二次元影像仪测量角度上的诀窍

二次元影像仪是一种由高像素CCD彩色摄像机、连贯变倍目镜、彩色显示器、视頻十字线产生器、精密光学尺,以二维测量为主导,也可以作三维测量。下边来给大家详细介绍二次元影像仪测量角度上的诀窍。

诀窍一:回归直线偏差小
在测量商品角度弧度全过程中,经常出现反复精度差,一个人用一样的方式,却误差做到0.5度,它是经常出现的事儿。
在现如今众多影像测量软件中,直线采集全是默认为二点,针对规则性、直线性好的零件,角度测量上不容易造成很大误差,但针对直线性不太好,毛边多的零件而言,二点采集直线的方式产生非常大的误差,且反复精度亦不佳,那样的直线组成的角度,数次测量的重复性肯定不理想化。

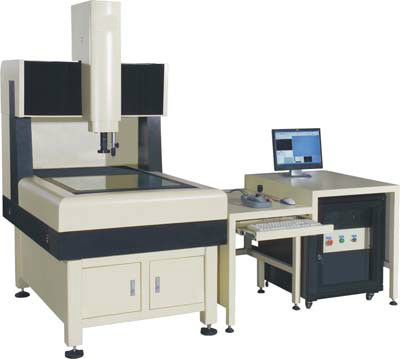

全自动影像测量仪
诀窍二:直线采集尽可能长
影像测量仪,因为屏幕显示比较有限,再加上变大倍数很大(一般在0.7档~4.5档28X~180X),屏幕显示一部分的工件规格具体仅有毫米,许多 测量工作人员在检验的时候习惯只在屏幕显示一部分上采集点、线原素。假如采集的点要偏差,所采直线越少,那麼所测出的角度值偏差就会越大,直线越长,测得角度值偏差就会越小。
因此 我们在测量角度的时候,尽可能将角度两侧的线采集长些,假如屏幕显示范畴很小,能够挪动操作台,在角度所属直线的起点部位配件采一点,随后在终点部位采一点,那样测定角度误差可能大大的减少。
