能量色散 X 荧光光谱仪 XTU-50 镀层膜厚分析仪 目 录 一、产品型号 1.1 产品型号 二、仪器介绍 2.1 仪器概述 2.2 性能优势 2.3 技术指标 三、仪器硬件主体配置 3.1 设备外观 3.1 探测系统 3
|
| 2.1 仪器概述 |
| XTU-50镀层膜厚分析专用X射线荧光光谱仪是公司经过3年研发，专门针对金属合金、铝型材、塑料等材料镀层分析、达克罗涂覆层分析的普及机型，三重射线防护系统；人性化操作界面；独创的VisualFp基本参数法分析软件，可不用标准样品标定，即可对客户样品镀层膜厚测试、基材成分分析。精心设计的开放式工作曲线功能，特别适用于工艺复杂材料的工厂镀层、涂层的制程控制。 |
| 2.2 性能优势 |
|
1.独创的VisualFp基本参数法分析软件，可不用标准样品标定，即对样品镀层膜厚进行精准测试 2.除可对金属镀层测试外，还可对合金镀层、铝合金镀层、玻璃镀层、塑料镀层进行精确测量，开创了XRF对镀层测厚的全面技术 3.软件可根据样品材质、形状和大小自动设定光管功率，既能延长光管使用寿命又能充分发挥探测器性能，大幅提高测量精度 4.业内唯一提供开放式工作曲线标定平台,可为每家用户量身定做最佳的镀层分析工作曲线 5.三重射线防护（软件、硬件、迷宫设计），确保操作人员人身安全与意外操作带来的辐射伤害 6.仪器外部对样品微调设计，降低及防止样品放置好后关闭样品盖产生振动而使测试位置发生变化导致的测试不准确性 7.可根据用户要求自行定制测试报告输出格式（Excel、PDF等），符合工厂多种统计及格式要求 8.业内第一家对达克罗涂覆工艺厚度分析的软件方法，完全取代金相显微镜技术在该行业的应用 9.软件对多次测试结果进行统计分析功能 10.业内第一家既可以测试镀层厚度，又可以同时分析基材及镀层成分的XRF |
| 2.3 仪器技术指标 |
|
1、仪器尺寸：550(W)x480(D)x470(H)mm 2、样品腔尺寸：500*360*215mm； 3、最低检测厚度：0.005um 4、检测厚度上限，50 - 80um（视材料而定） 5、最多测试层数：10层 6、最小测量面积：0.002mm 7、最佳分辨率：见下面探测系统详细参数说明 8、准直器：Φ0.1mm、Φ1mm、Φ2mm、Φ4mm自动切换 9、滤光片：5种滤光片自动切换 10、CCD观察：260万像素高清CCD 11、样品微动范围：XY50mm 12、输入电源：AC220V～240V，50/60Hz 13、额定功率：350W 14、重量：约45Kg 15、工作环境温度：温度15—30℃ 16、工作环境相对湿度：≤85%（不结露） 17、稳定性:多次测量重复性误差小于0.1% |

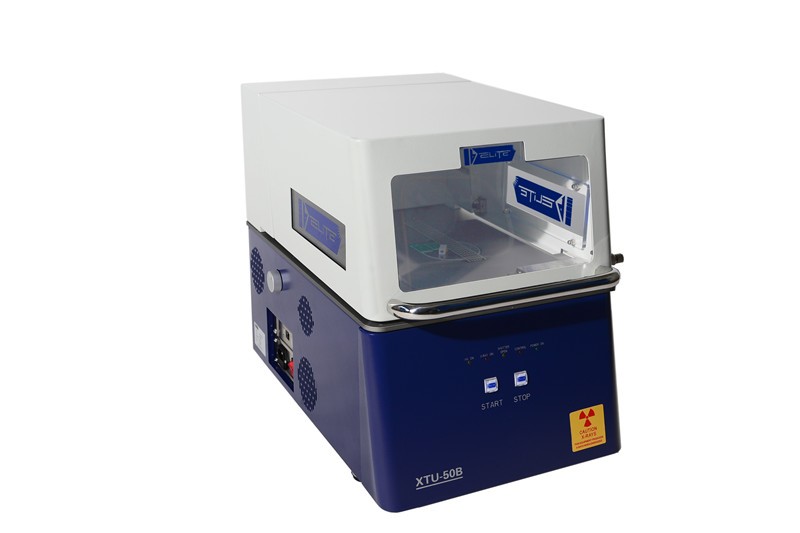

| 3.1 设备外观 | |
 |
|
|

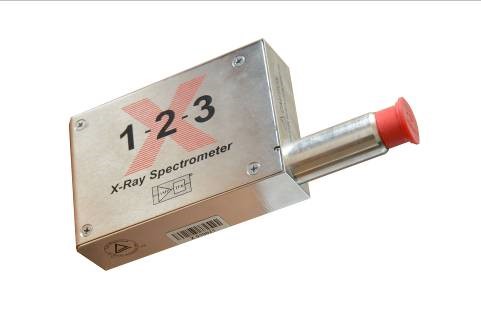

3.2 探测系统 |
|
 |
类型：AMPTEK SDD(整套原装美国进口) Be窗：1mil(0.0254mm) 最佳分辨率：129±5eV 系统峰背比：≥ 6200/1 能量响应范围：1keV — 40keV 推荐计数率：50000cps |

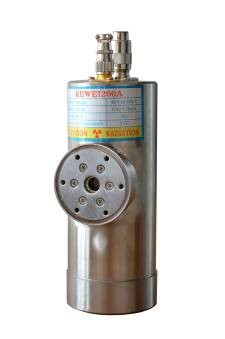

| 3.3 X光管 | |
 |
型号：美国瓦里安 电 压: 0 ~ 50 kV 最大电流: 1.0 mA 最大功率: 50 W 灯丝电压: 2.0V 灯丝电流: 1.7 A 射线取出角：12° 靶 材：Mo Be窗厚度：400um |

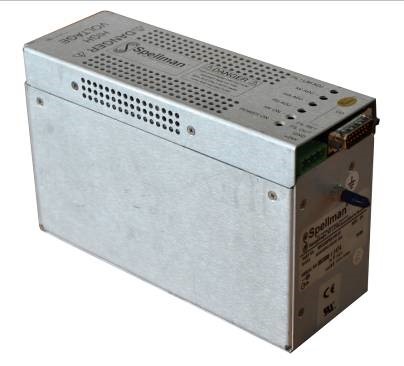

| 3.4 高压电源 | |
 |
型号：Spellman(美国原装进口) 输入电压: DC +24V±10% 输入电流：4.0A（最大） 输出电压: 0 -50KV & 1mA 最大功率：50W 电压调整率：0.01% （从空载到满载） 电流调整率：0.01% （从空载到满载） 纹波系数：0.1% （P-P值） 8小时稳定性：≤0.05% |
| 3.5 微动平台 | |
 |
载物测试平台，微调装置在仪器外面，结合260万像素的高清CCD，对测试样品进行精确定位，防止样品放置好后关闭样品盖产生振动而使测试位置发生变化导致测试不准确； |

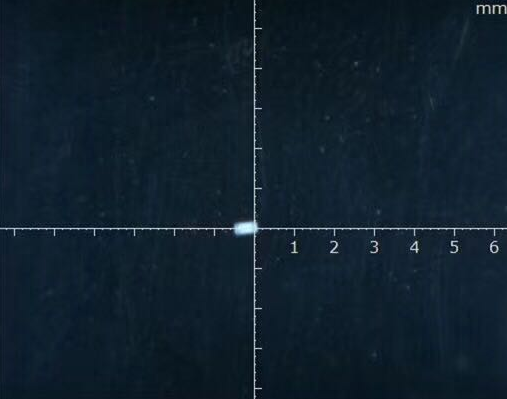

| 3.6 高分辨率CCD | |
 |
260万像素的高清CCD摄像头，可有效的实时观察测试区域状况，并拍下物料照片，作为检测报告的组成部分。 |

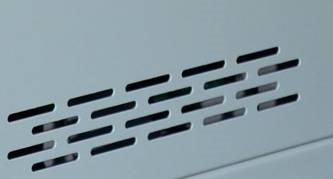

| 3.7 散热系统 | |
 |
高效三维散热系统，大幅度提供仪器的可靠性、稳定性。 |
| 4.1 仪器操作软件功能 |

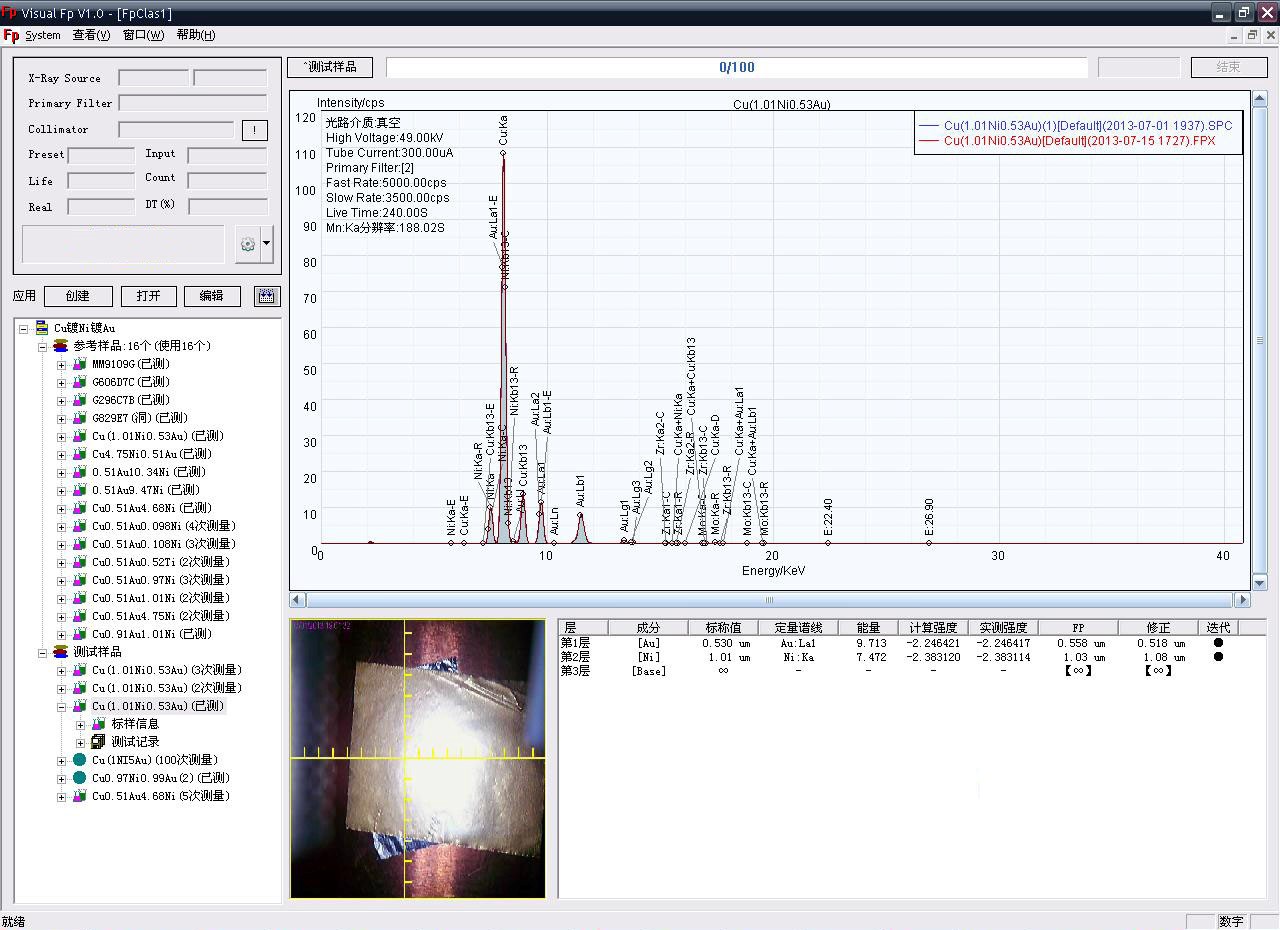

| 1、软件界面 |
 |
| 2、功能特点 |
|
1. 预置多条工作曲线，涵盖铜基体、铁基体、锌基体等基体类型的常见镀层，可满足用户常规镀层测量的要求； 2. 华唯独创VisualFp基本参数法分析软件，在分析镀层厚度的同时分析基材及镀层成分含量，实用价值大大超出客户的想象空间； 3. 人性化的软件界面与操作方法，使用独有图形显示技术，既方便又直观；结合大量操作经验优化操作步骤，极大方便用户； 4. 完善的安全连锁功能：配合硬件电路的防护措施，在不安全的操作发生时自动切断X射线确保操作员不受X射线伤害； 5. 数据管理：由数据库支持的专业化报表生成、查询打印等功能极大方便企业管理； 6. 智能化软件保护，避免不当操作对光谱仪的损伤，延长仪器使用寿命； 7. 数据自动保存：所有样品测试后的数据均会自动保存，测试结果具有可追溯性； 8. 稳定性自检功能：可即时对仪器当前稳定性进行自动检测； 9. 软件具有对多次测试结果的统计功能，极大地方便客户数据管理。 |
| 5.1 仪器标配设备参数 |

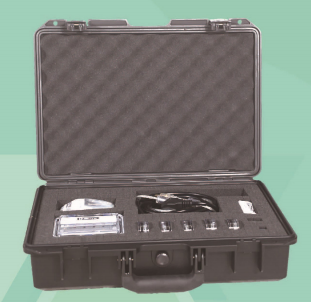

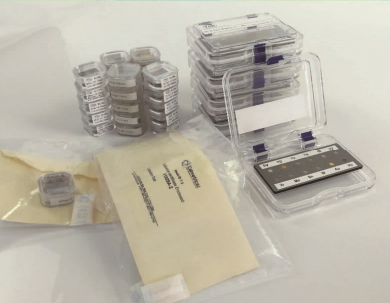

 5.1.1 计算机CPU：intel双核 内存:2G 硬盘：500G 显示器：19英寸 5.1.2 喷墨打印机 彩色喷墨印机5.1.3 仪器随机配件及技术资料 测试薄膜 50片 保险管 五个  保修卡 一份合格证 一份 仪器操作手册 一本 辐射安全检测报告 一份 |
| 六、技术支持及售后服务 |
|
1、为客户免费提供操作培训,培训期一至三天。 2、整机保修一年，全国联网售后保修,并终身提供技术服务支持。 3、保修期内的非人为因素仪器损坏，免费维修。 |
