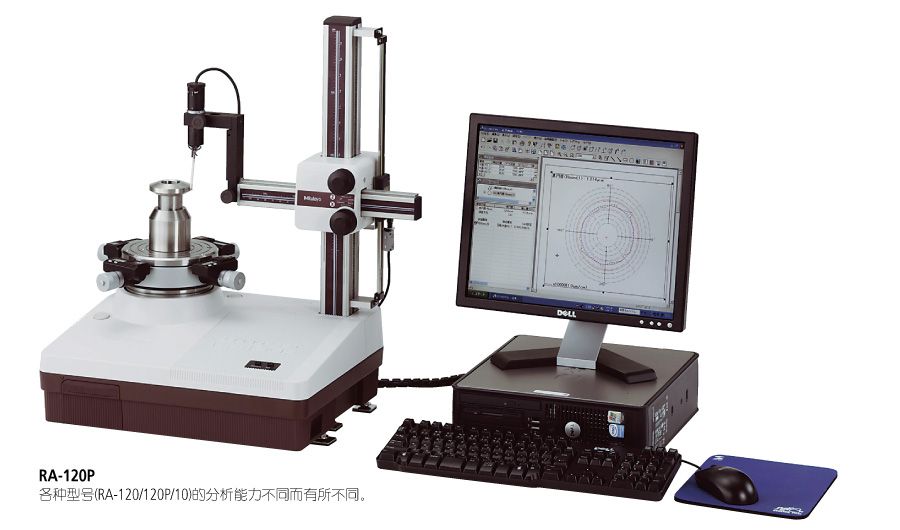

Mitutoyo圆度测量仪RA-120P基于PC机，配备Roundpak软件控制所有操作，并提供了更加精准模式的分析能力。可以评价轴与轴之间、轴与截面之间的共轴性。附有DAT功能有助于简便、精确地对工
技术参数：
|
旋转台 |
直径：0.01um~75um |
|
|
旋转精度：（0.04+6H/10000）um（H=Probing height测量高度） |
|
|
旋转速度：6rpm |
|
|
工作直径：150mm |
|
|
中心范围：±3mm |
|
|
升降范围：±1° |
|
|
最大探测直径：280mm |
|
|
最大工件直径：440mm |
|
|
最大工件重量：20kg |
|
垂直圆柱 |
位移范围：280mm |
|
|
粗/微进给：粗进给 约30mm/rev 微进给 约1mm/rev |
|
|
最大测量高度（OD）：280mm |
|
|
最大测量高度（ID）：280mm |
|
|
最大测量深度：100m2m（使用标准测头时12AAB681） |
|
水平支臂 |
位移范围：165mm |
|
|
粗/微进给：粗进给 约30mm/rev 微进给 约1mm/rev |
|
空气补给 |
空气压力：390kPa |
|
|
空气消耗：每分钟45升（正常情况下） |
|
探头与测针 |
测量范围：±1000um |
|
|
测量力：70至100mN（7至10gf） |
|
|
测量方向：双方向切换测头 |
|
|
标准测头（12AAB681）：硬质合金球ф1.6mm |
|
性能参数 |
|
|
|
数字滤波：2CR-75%/50%，2CR-75%/50%（相位校正），Gaussian-50% |
|
|
截止值：低通：15upr，50upr，150upr，500upr |
|
|
带通：15-150upr，15-500upr，50-500upr |
|
|
参考圆：LSC，MZC，MIC，MCC |
|
|
资料分析项目：圆度、同心度、同轴度、垂直度、平面度、平行度、 |
|
|
壁厚偏差、径向圆周跳动、轴向圆周跳动、与轴的同轴度、与平面的垂直度 |
|
|
放大陪率：100X-200,000X、自动或任意 |
|
|
数据采样点：最多1，800点/转 |
|
|
可测量截面个数：大于5 不大于100 |
|
|
处理器：配备了Roundpak-100的PC |
|
|
记录器：外部打印机(选件) |
|
|
气压：390kpa |
|
|
耗气量：30L/min |
|
|
电源供给：100V-240V AC，50/60Hz |
|
|
电源消耗：40VA最大（不含PC） |
|
尺寸 |
主装置： 660*415*620mm |
|
|
空气过滤装置：210*130*190mm |
|
重量 |
主装置：40kg |
|
|
空气过滤装置：2kg |
|
标准附件 |
|
|
|
1、标准测头（12AAB681） |
|
|
2、增益调整膜（350365） |
|
|
3、测量分析软件Roundpak100 |
|
|
4、用户手册 |
|
选配配件 |
|
|
|
1、快速卡盘（211-032） |
|
|
2、参考半球（211-016） |
小型圆度测量仪Roundtest (圆度、圆柱形状测量仪)RA-10
配有大屏幕LCD，测量结果和记录的轮廓图形易于显示读取
内置高级热敏打印机可以在需要的时候打印测量结果和记录的轮廓图形，提供各种选件
此款圆度测量仪优势，是我们推荐的理由：
性能参数如下：

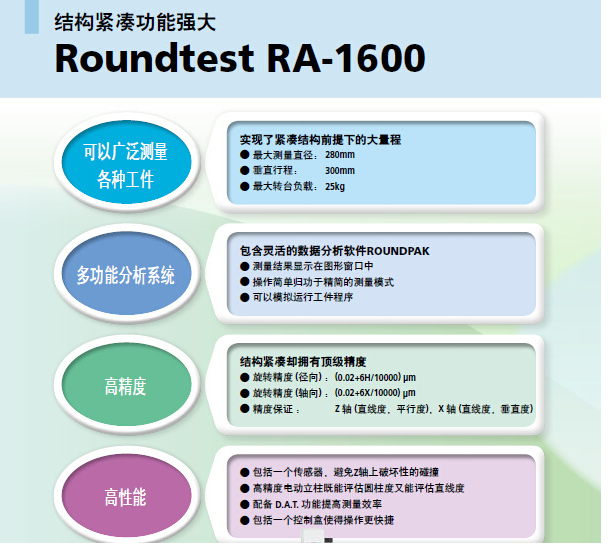

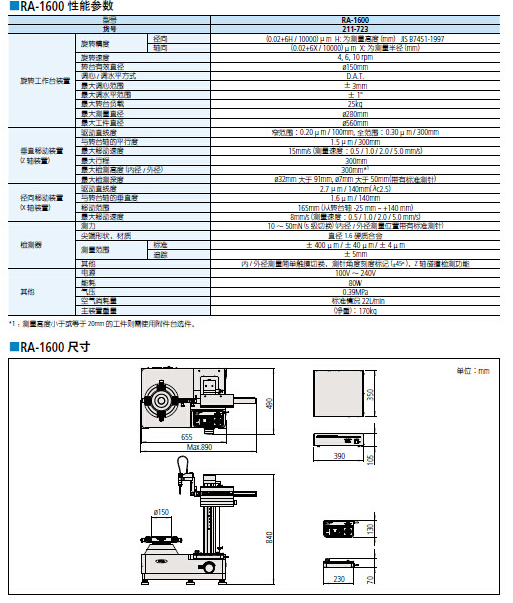

RA-1600圆度/圆柱度形状测量仪

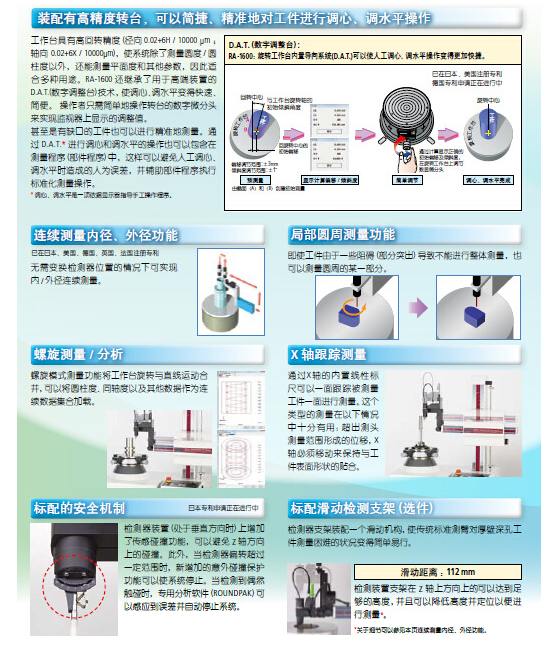

Roundtest 实现高效调心调水平与高精度测量相结合
