EP系列手动影像测量仪

EP系列全自动影像测量仪 EP系列全自动影像测量仪 EP系列影像测量仪,源自于SOBEK杰出的影像二维与探针三维的完美结合技术,配备了业界功能最强大的手动版2D影像测量+3D探针测量软件

详细介绍

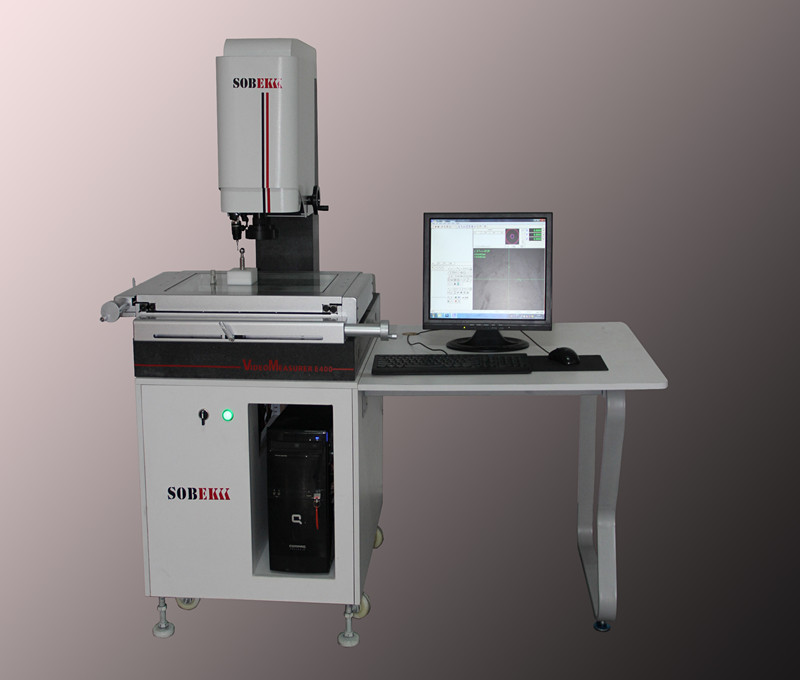

EP系列手动影像测量仪




EP系列手动影像测量仪

  EP系列影像测量仪,源自于SOBEK杰出的影像二维与探针三维的完美结合技术,配备了业界功能最强大的手动版2D影像测量+3D探针测量软件,可对点、线、圆 圆锥度、圆度、面与面等元素实现精准测量,并具有强大的报表输出功能,特别适用于种类多、小批量的产品测量,广泛应用于模具、机械、电子以及其他精密五金等行业。


  仪器特点:
  ◆ 配置英国: RENISHAW MCP测头、可实现三维尺寸接触式测量、实现三维几何尺寸的测量。
  ◆ 立柱和底座采用高精度的花岗岩结构、稳定可靠。
  ◆ 配备SBK-EP多功能影像+探针三维测量软件、满足不同的测量需求。
  ◆ 可导入DXF文件进行快速检测。
  ◆ 测量数据可导入Word、Excel、AutoCAD。
  ◆ 图文并茂的报表输出功能、轻松输出检测结果。
  ◆ 上银直线导轨转动装置、保证机器精度及使用寿命。
  ◆ 高清晰度镜头和高分辨率CCD、实现产品高清晰度测量。
  ◆ 业界先进的卡位镜头、轻松实现倍率切换。
  EP系列影像测量仪
  经典机型、品质稳定、应用广泛、配置丰富
  技术参数
型号 EP200 EP300 EP400
行程(mm) 200x100x200 300x200x200 400x300x200
外部尺寸(mm) 640x690x950 680x840x950 830x990x950
重量(kg) 160 170 260
承重(kg) 25 25 25
测量精度(μm) (X/Y)=(3.0+L/200) (X/Y)=(3.0+L/200) (X/Y)=(3.0+L/200)
光栅尺 0.5μm分辨率
导轨 (X/Y) 交叉滚子导轨 Z直线导轨
测头系统 英国RENISHAW”MCP”测头、配备英国原装红宝石¢2¢3测针各一只
摄像系统 SBK-HC595 1/3英寸700线彩色高清晰度摄影机(带白平衡功能)

光源
轮廓光 轮廓光 LED冷光源,透射光加装聚光镜片实现平行光照射
表面光 LED冷光源,软件操控,减少电气元件损坏。
光学镜头 SBK电子卡位镜头,6.5:1变倍范围
放大倍率 光学放大倍率:0.7~4.5×;影像放大倍率:20~156
探针系统 英国 RENISHAW MCP
软件 SBK-EP专用手动3D测量软件
电源 220V/50Hz/3A
工作环境 温度20℃±2℃,温度变化<2℃/hr,湿度30~80%
影像仪专用桌 内置开关电源、控制器、电源控制开关、指示灯、移动滚轮
保修期 1年
  * L表示测量长度,以毫米为单位。** 同轴光可选配,技术参数同轮廓光。
