AP系列手动影像测量仪

AP系列全自动影像测量仪 AP系列全自动影像测量仪 源自SOBEK(www.sobekk.com)杰出的影像仪硬件技术,配备了业界功能最强大的自动影像测量软件,可对点、线、圆等元素实现精准测量,并具

详细介绍

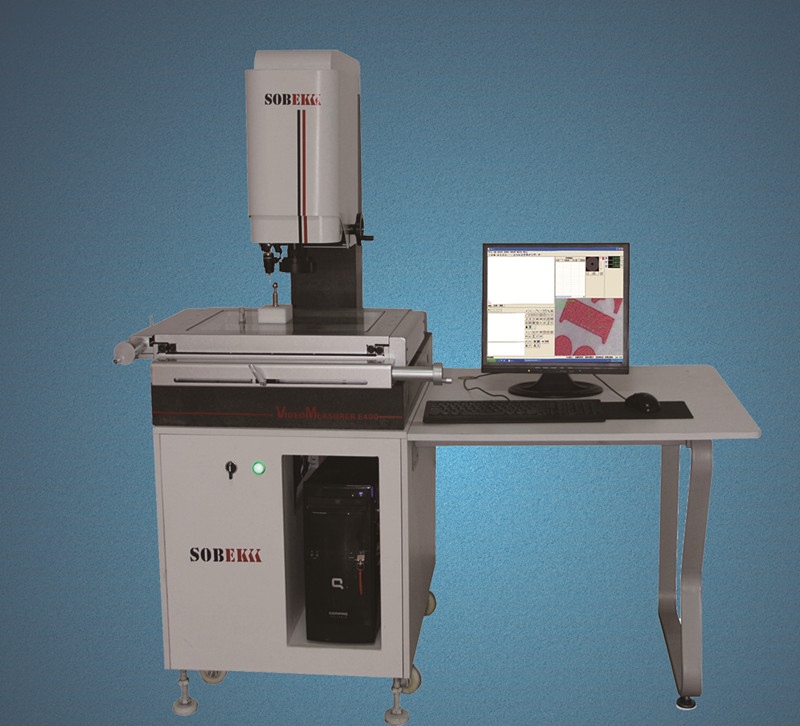

  AP系列手动影像测量仪



  AP系列手动影像测量仪

源自SOBEK(www.sobekk.com)杰出的影像仪硬件技术,配备了业界功能最强大的自动影像测量软件,可对点、线、圆等元素实现精准测量,并具有强大的报表输出功能,强大的抓边能力,特别适用于种类多、大批量的产品测量,广泛应用机械、电子、模具、注塑、五金、橡胶、低压电器,磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、仪器仪表等行业。
  A系列全自动影像测量仪测量对象:
  LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件(连接器、接线端子)、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等。
  A系列全自动影像测量仪测量元素:
  长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
  仪器特点:
  AP全自动影像测量仪的主要特点:
  ◆ 高性能伺服电机运动装置,保证仪器高速运行下高静音,高精度,高重复度
  ◆ TPI精密丝杆、让测量定位精度准确可靠、定位精度可达到0.001
  ◆ 立柱和底座采用高精度的花岗岩结构、稳定可靠。
  ◆ 配备SBK-CNC多功能测量软件、让测量速度比手动影像测量仪提升4-5倍.
  ◆ 可导入DXF文件进行快速检测,实现快速编程.批量测量同规格产品.
  ◆ 测量数据可导入Word、Excel、AutoCAD、图文并茂的报表输出功能、轻松输出检测结果
  ◆ 具有自动轮廓扫描、轮廓跟踪、产品外形自动扫描等功能.
  ◆三轴上银精密级线性滑轨和高精度滚珠丝杆、保证机器精度及使用寿命。
  ◆ CNC专用高清晰度镜头和专用高分辨率CCD、实现产品高清晰度测量。
  ◆ 业界先进的导航卡位镜头、轻松实现编程及程序测量,可选用自动变倍镜筒.
  ◆英国“RENISHAW”MCP探针系统可对工件进行点,平面 球,圆柱,圆锥,距离,高度,平面度,同心度 同轴度等三维尺寸或对立体工件进行测量.
  技术参数
型号 AP300CNC AP400CNC AP500CNC
行程(mm) 300×200×180 400×300×180 500×400×180
外形尺寸(mm) 1450X1050X 1700 1600X1200X 1700 1800X1400X1700
金属台面尺寸(mm) 550X425 650X530 750X625
工作台玻璃尺寸(mm) 425X320 525X420 625X520
重量(kg) 600 700 900
承重(kg) 15 20 25
X 、Y轴测量精度(μm) 3.0+L/200
Z轴测量精度(μm) 光学测量5.0+L/150 探针测量3.0+L/200
重复精度(μm) 0.003
X、Y轴运动速度 0-400mm/S(任意选择)
Z轴运动速度 0-100m/S(任意选择)
操作方式 摇杆+软件
光栅尺 0.0005mm 分辩率
导轨 台湾“上银”SP级超精密级(行走平行度精度≤0.001mm)直线导轨
丝杆 台湾“TBI”研磨滚珠丝杆
轴承 日本原装“NSK” 双例组合向心球轴承
电机 交流同步伺服电机,定位精度≤0.003mm
运动控制器 ACT4000(全闭环控制器)
光电限位开关 日本原装“欧姆龙”光电限位开关
摇杆 德国“MEGATRON”霍尔型三轴操纵杆
摄像机 SBK-HC536 1/2英寸700线彩色高清晰度摄影机(带白平衡功能)
视频卡 北京“大恒”高解析度双路彩色视频卡
光源 轮廓光 轮廓光 LED冷光源,透射光加装聚光镜片实现平行光照射
表面光 4环8分区LED冷光源,软件操控,减少电气元件损坏。
光学镜头 带导航功能卡位镜头,1:6.5变倍比美国自动变倍镜头
放大倍率 光学放大倍率:0.7~4.5×;影像放大倍率:24~158X
软件 SBK-CNC-3D专用全自动测量软件(超强寻边功能)
探针测头组 英国“RENISHAW”MCP10
电脑 联想商用电脑:D1840CPU、2G内存、500G硬盘19寸液晶显示器、DVD光驱
电源 220V/50Hz/3A
工作环境 温度20℃±2℃,温度变化<2℃/hr,湿度30~80%
影像仪专用桌 内置开关电源、控制器、电机驱动器、电源控制开关、指示灯、急停开关、移动滚轮
保修期 12个月
  * L表示测量长度,以毫米为单位。
