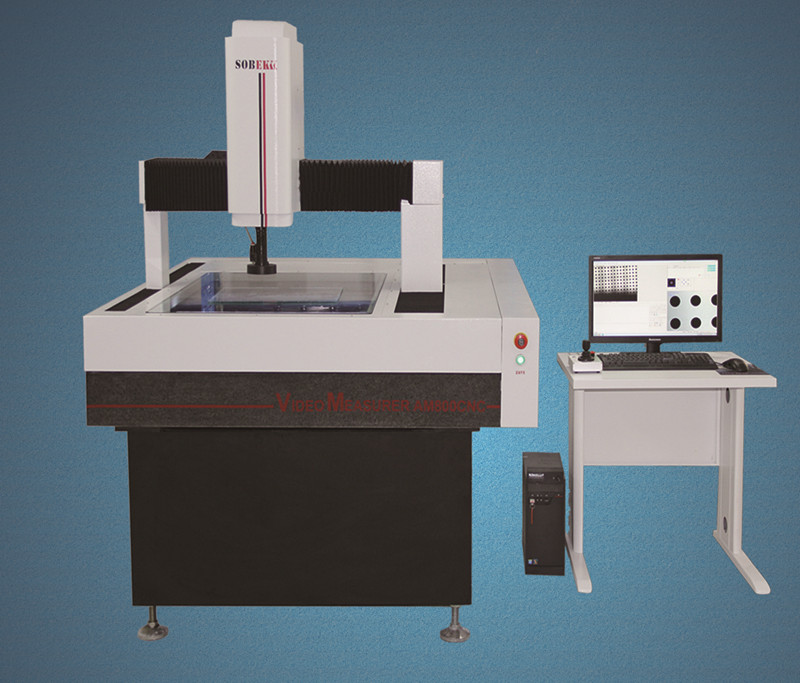

AM系列全自动影像测量仪

源自SOBEK(www.sobekk.com)杰出的影像仪硬件技术，配备了业界功能最强大的自动影像测量软件，可对点、线、圆等元素实现精准测量，并具有强大的报表输出功能，强大的抓边能力,特别适用于种类多、大批量的产品测量，广泛应用机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、仪器仪表等行业。

　　AM龙门全自动影像测量仪的主要特点：
　　◆ 高性能松下伺服电机运动装置,保证仪器高速运行下高静音,高精度,高重复度
　　◆ TPI精密丝杆、让测量定位精度准确可靠、定位精度可达到0.001
　　◆ 立柱和底座采用高精度的花岗岩结构、稳定可靠。
　　◆ 配备SBK-CNC多功能测量软件、让测量速度比AC系列自动影像测量仪提升2倍.
　　◆ 英国“RENISHAW”0.0005mm金属光栅、测量数据更具稳定性和高精密性
　　◆ 测量数据可导入Word、Excel、AutoCAD、图文并茂的报表输出功能、轻松输出检测结果
　　◆ 具有自动轮廓扫描、轮廓跟踪、产品外形自动扫描等功能.
　　◆ 三轴采用台湾上银精密级线性滑轨和TBI高精度滚珠丝杆、保证机器精度及使用寿命。
　　◆ CNC专用高清晰度镜头和专用高分辨率CCD、实现产品高清晰度测量。
　　◆ 业界先进的双影像导航镜头、轻松实现编程及程序测量,可选用自动变倍镜筒.
　　技术参数

型号		AM600CNC	AM800CNC	AM1200CNC
行程(mm)		600×500×200	800×600×200	1200×800×200
外形尺寸(mm)		1250 x1700x1700	1425x2100x1700	1950x2600x1700
工作台玻璃尺寸（mm）		660x560	860x660	1260x860
重量(kg)		1900	2500	3400
承重(kg)		20	25	30
X 、Y轴测量精度(μm)		3+L/200
Z轴测量精度(μm)		5.0+L/100
重复精度（μm）		0.003
X、Y轴运动速度		0-600mm/S（任意选择）
Z轴运动速度		0-100m/S(任意选择)
操作方式		摇杆+软件
光栅尺		英国“RENISHAW”0.001mm金属光栅
导轨		台湾“上银”精密级（行走平行度精度≤0.002mm）直线导轨
丝杆		台湾“TBI”研磨滚珠丝杆
轴承		日本原装“NSK” 双例组合向心球轴承
电机		日本“松下”交流同步伺服电机，定位精度≤0.002mm
运动控制器		SBK4000（全闭环控制器）
光电限位开关		日本原装“欧姆龙”光电限位开关
摇杆		德国“MEGATRON”霍尔型三轴操纵杆
摄像机		SBK-HC600 1/2英寸700线彩色高清晰度摄影机（带白平衡功能）
视频卡		北京“大恒”高解析度双路彩色视频卡
光源	轮廓光	轮廓光 LED冷光源，透射光加装聚光镜片实现平行光照射
	表面光	4环8分区LED冷光源，软件操控，减少电气元件损坏。
光学镜头		0.7-4.5X光学变倍镜头，1:6.5变倍比
放大倍率		光学放大倍率：0.7～4.5×；影像放大倍率：24～158X
软件		SBK-CNC专用全自动测量软件(超强寻边功能)
电脑		联想商用电脑：D1840CPU、2G硬盘、500G内存、19寸液晶显示器、DVD光驱
电源		220V/50Hz/3A
工作环境		温度20℃±2℃，温度变化<2℃/hr，湿度30～80%
影像仪专用桌		内置开关电源、控制器、电机驱动器、电源控制开关、指示灯、急停开关、移动滚轮
保修期		12个月

　　* L表示测量长度，以毫米为单位。
