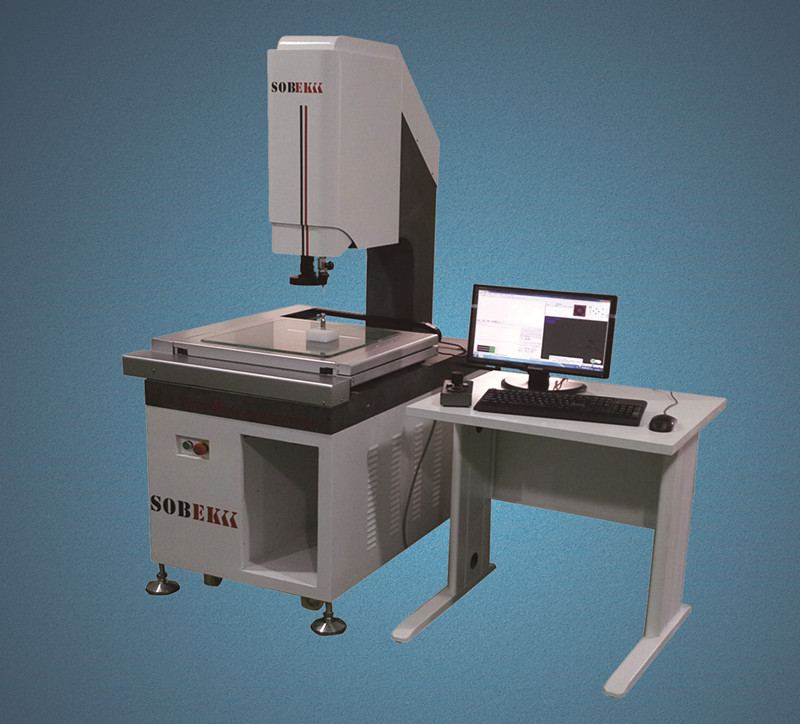

ACP系列全自动影像测量仪


　　ACP系列全自动影像测量仪，源自SOBEK(www.sobekk.com)杰出的影像仪硬件技术，配备了业界功能最强大的自动影像测量软件，可对点、线、圆等元素实现精准测量，并具有强大的报表输出功能，特别适用于种类多、大批量的产品测量，广泛应用机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、仪器仪表等行业。
　　　　ACP全自动影像测量仪的主要特点：
　　◆ 高性能伺服电机运动装置,保证仪器高速运行下高静音,高精度,高重复度
　　◆ TPI精密丝杆、让测量定位精度准确可靠、定位精度可达到0.001
　　◆ 立柱和底座采用高精度的花岗岩结构、稳定可靠。
　　◆ 配备SBK-CNC-3D多功能测量软件、让测量速度比手动影像测量仪提升4-5倍.
　　◆ 可导入DXF文件进行快速检测,实现快速编程.批量测量同规格产品.
　　◆ 测量数据可导入Word、Excel、AutoCAD、图文并茂的报表输出功能、轻松输出检测结果
　　◆ 具有自动轮廓扫描、轮廓跟踪、产品外形自动扫描等功能.
　　◆ Z轴采用上银精密级线性导轨和X、Y轴采用高精度交叉导轨、保证机器精度及使用寿命。
　　◆ CNC专用高清晰度镜头和专用高分辨率CCD、实现产品高清晰度测量。
　　◆ 业界先进的卡位镜头、轻松实现编程及程序测量,可选用自动变倍镜筒.
　　◆英国 RENISHAW MCP探针系统可对工件进行点,平面 球,圆柱,圆锥,距离,高度,平面度,同心度 同轴度等三维尺寸或立体工件进行测量.
　　ACP300CNC全自动影像测量仪技术参数

型号		ACP300CNC
行程(mm)		300x200x200
外形尺寸(mm)		850x1300x1550
金属台面尺寸（mm）		460x360
工作台玻璃尺寸（mm）		340x250
重量(kg)		250
承重(kg)		25
X 、Y轴测量精度(μm)		3.0+L/200
Z轴测量精度(μm)		5.0+L/100
X、Y轴运动速度		0-200mm/S（任意选择）
Z轴运动速度		0-100m/S(任意选择)
重复精度（mm）		0.003
操作方式		软件
光栅尺		0.0005mm玻璃光栅
X、Y轴导轨		精密级交叉导轨
Z轴导轨		台湾“上银”H级精密直线导轨
Z轴丝杆		台湾“TBI”研磨滚珠丝杆
轴承		日本原装“NSK” 双例组合向心球轴承
电机		“TIGER”交流同步伺服电机，定位精度≤0.001mm
运动控制器		ACT200（全闭环控制器）
摄像机		SBK-HC536 1/3英寸700线彩色高清晰度摄影机（带白平衡功能）
视频卡		高解析度彩色视频卡
光源	轮廓光	轮廓光 LED冷光源，透射光加装聚光镜片实现平行光照射
	表面光	3环LED角度冷光源，软件操控，减少电气元件损坏。
光学镜头		0.7-4.5X卡位镜头，1:6.5变倍比
放大倍率		光学放大倍率：0.7～4.5×；影像放大倍率：24～158X
软件		SBK-CNC-3D专用全自动测量软件
探针系统		英国 RENISHAW MCP
电脑		联想电脑：内存2G、硬盘500G、19寸液晶显示器、DVD光驱
电源		220V/50Hz/3A
工作环境		温度20℃±2℃，温度变化<2℃/hr，湿度30～80%
影像仪专用桌		内置开关电源、控制器、电机驱动器、电源控制开关、指示灯、急停开关、移动滚轮
保修期		12个月
